感应卡电梯控制系统

一、系统概述

大楼电梯系统的安全防范是整个大楼安全保障的重要组成部分。 在本系统中,所有使用电梯的持卡人,都必须先经过系统管理员授权。使用电梯时,不同的人有不同的权限分配,每个进入电梯的人经过授权可以进入指定的区域或楼层,并且可以根据时间表进行授权管理。未经授权,无法进入管理区域的楼层,并对重要楼层进行时间段控制。电梯控制器既可脱机运行,又可联机控制。使用电梯的所有人员进出记录都存储在电梯控制器中,再通过485总线或TCP/IP网络传到计算机。电梯控制器可存储10万条的进出记录,因此即使是在脱机运行的情况下,电梯控制器也能存储海量的进出记录,确保记录不会丢失。

实际使用时,员工在电梯内的读卡器前读卡,才能按相应楼层的按钮,到达指定层。通过该电梯系统的使用,可有效实现对大楼的安全管理。

二、系统组成

系统由电梯控制管理软件、电梯控制器、电梯扩展模块、门端控制器、读卡器和485转换器等组成 。

1. BSMS-AS电梯控制管理软件。用于添加人员资料、发卡、管理电梯控制器并修改电梯控制器的各项参数、设置时区时段、设置人员进出楼层的权限、实时监控和查询人员进出情况等。

2. BS610-4L电梯控制器。它是整个电梯控制系统的核心。每台BS610-4L电梯控制器可管理一部多达128层的电梯。同时具有485通讯接口和100M的网络接口。可存储10万笔的进出记录和10万张卡片。BS610-4L电梯控制器本身带有8个继电器输出和8个TTL输出,因而可直接控制16层的电梯。通过增加BS1000-1电梯扩展模块,可控制更多的楼层。BS610-4L电梯控制器还带有16路的TTL输入,可用于与访客对讲系统联动。

3. BS1000-1电梯扩展模块。当电梯楼层数超过16层时,需要增加BS1000-1电梯扩展模块,以便控制更多的楼层。BS1000-1电梯扩展模块带有8路的继电器输出,因而每台扩展模块可控制8层。每台BS610-4L电梯控制器可通过485 连接16台BS1000-1电梯扩展模块。上面带有8路的TTL输入,可用于与访客对讲系统联动。

4. BS1000-5门端控制器。用于连接读卡器,再通过485总线与BS610-4L电梯控制器连接。

5. 读卡器。通常选用485读卡器用于电梯刷卡。考虑到电梯内存在较大的电磁波干扰,485读卡器与BS1000-5的通讯波特率应设置在4800bps。为了便于施工和安装,可选用读卡模块,以便可以嵌入到电梯面板中。

6. 485转换器。当BS610-4L电梯控制器与计算机通过485总线通讯时,需在计算机端增加一个485转换器。BS610-4L电梯控制器可直接通过局域网与计算机通讯。

7. TTL转换器。用于将BS610-4L的8路TTL信号转换为继电器输出信号。每个转换器可同时转换4路的TTL信号为继电器信号。

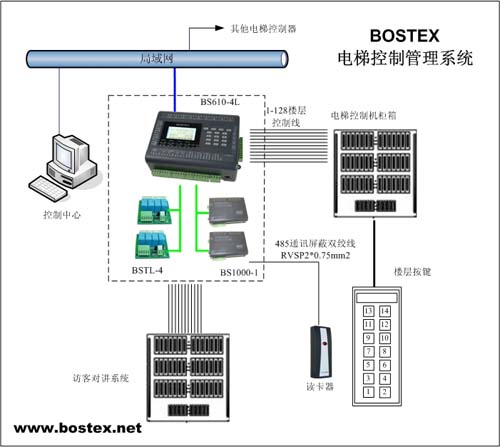

三、系统网络图

系统网络图显示了BOSTEX电梯控制管理系统如何与电梯控制机柜箱以及访客对讲系统连接。




四、实施方案

在控制中心设置管理主机,安装电梯控制管理软件。电梯控制器、电梯扩展模块、门端控制器以及TTL转换器安装在一个铁箱内,置于电梯顶部处的电梯控制机柜旁,便于接线。485读卡器安装在轿箱内,门端控制器到读卡器拉一根屏蔽双绞线RVSP2x0.75mm2,用于它们之间485通讯。读卡器供电电源安装在轿箱顶部。电梯控制器通过标准的RJ45接口直接接入局域网。


五、工作流程

1. 持卡人进入电梯后,需首先刷卡,然后才能按相应楼层的按键。 例如:某一个持卡人具有7、8、9层的进入权限,当他刷卡后,才可以按7、8或者9层的楼层按键;如果没有刷卡,所有楼层按键不起作用。

2. 当持卡人刷卡后,电梯控制器对应7、8、9层的输出继电器动作,分别输出三个短接信号给电梯机柜,电梯机柜在接收到这三个短接信号后,激活7、8、9层楼层按键(其他楼层按键处于“休眠”状态),这时,该持卡人按下要去的楼层按钮如7层,电梯启动到达7楼(电梯机柜应留出接线端子,用于接收BS610-4L电梯控制器和电梯扩展模块的干触点输出信号)。

3. 电梯轿箱内可设一个钥匙开关,设置“自动”和“读卡”位,当钥匙开关处于“自动”位时,不用刷卡也可进入任何楼层,这时电梯工作在非保安状态,等同于一般电梯;当钥匙开关处于“读卡”位时,电梯工作在保安状态,必需刷卡才能按楼层按键,前往指定的楼层。

4. 访客联动。访客首先呼叫住户,当住户在电话中或通过视频确认访客身份后,按下确认键,此时访客对讲设备输出一个与该住户对应的一个干结点信号给电梯控制系统。电梯控制系统将输出一个干接点信号给电梯,以便电梯自动运行到底层。一旦电梯到达底层,电梯控制系统激活该住户对应的楼层按纽(其他楼层按键处于“休眠”状态)。然后访客进入电梯,并按下该住户对应的楼层按钮,到达住户所在楼层。
